iOS リバースエンジニアリング初体験
脱獄からIPAファイルの抽出、クラッキング、UI解析、インジェクション、リバースエンジニアリングまでの探求過程
セキュリティについて
以前にセキュリティに関係することで唯一やったのは« 中間者攻撃で通信データを盗み見る »だけです。またこの続きとして、通信前にエンコードや暗号化を行い、受信時にAPP内で復号化することで中間者による盗聴を防ぐと仮定した場合、それでもデータを盗まれる可能性はありますか？
答えは肯定です！実際に試していなくても、破れないシステムは存在しません。問題は時間コストだけです。破解にかかる時間と労力が成果を上回れば、それは安全と言えます！
どうやって？
これだけやっても、まだどうやって破るのか？それが本記事で記録したいテーマ—「リバースエンジニアリング」。あなたのAPPの暗号化・復号化の方法を解き明かします。実はこの分野にはずっと漠然とした理解しかなく、iPlayground 2019で大きな講演を2回聞いただけで、原理や実現方法をなんとなく知っている程度でした。最近ちょうど機会があって少し触ってみたので、皆さんと共有します！
逆向、何ができるの？
APPのUIレイアウト方法と構造の確認
APPのリソースディレクトリの取得 .assets/.plist/icon…
APP機能の改ざんと再パッケージ化（例：広告削除）
逆コンパイルによる元のコード内容の推測とビジネスロジック情報の取得
dump した .h ヘッダーファイル / keychain の内容
実行環境
macOS バージョン： 10.15.3 Catalina
iOS バージョン： iPhone 6 (iOS 12.4.4 / 脱獄済み) 必須
Cydia: Open SSH
ジェイルブレイクの部分
どのバージョンのiOSやiPhoneでも、脱獄可能なデバイスであれば使用可能です。不要なリスクを避けるために、古い端末や開発機の使用をおすすめします。ご自身の端末やiOSバージョンに応じて、瘋先生越獄教學 を参考にしてください。必要に応じて、iOS 降版（認証狀態查詢）を行い、再度脱獄を行う場合もあります。
私は以前使っていた古いiPhone 6でテストしました。元々はiOS 12.4.5にアップデートしていましたが、12.4.5ではずっと脱獄に失敗していました。幸いにも12.4.4にダウングレードしてから、checkra1nを使って脱獄に成功しました！
手順は多くなく、難しくもありません。ただ時間を待つ必要があります！

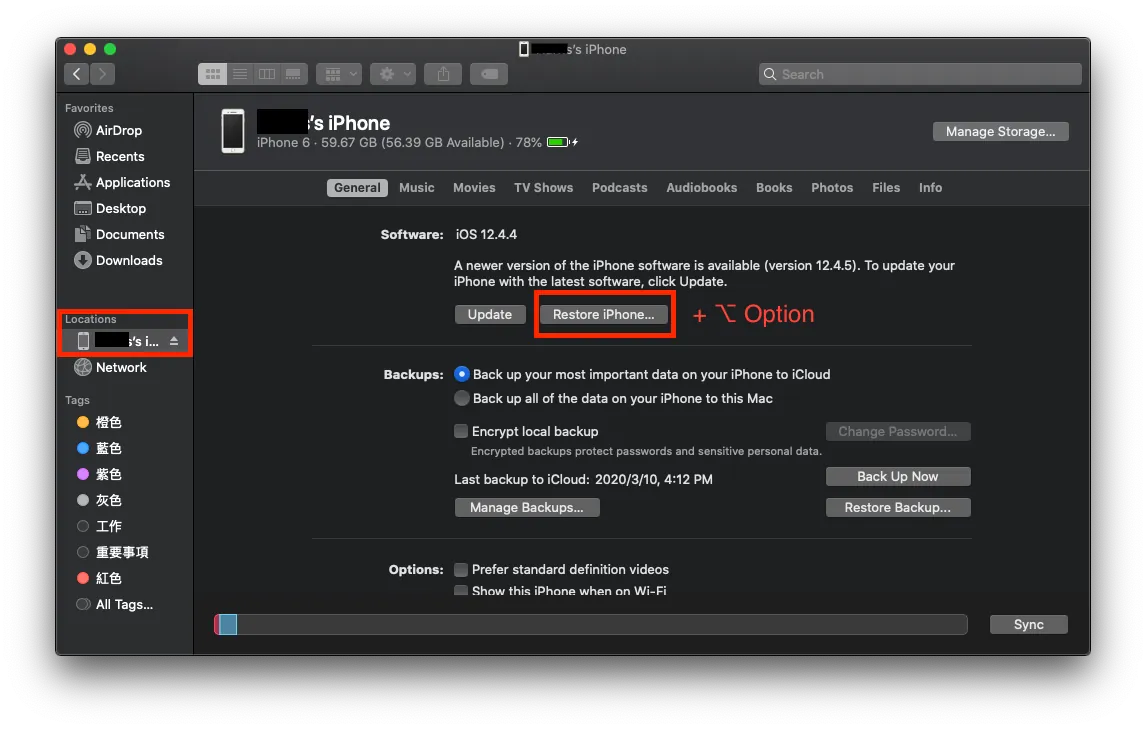

自分がやらかした経験を一つ共有します： 古いバージョンのIPSWファイルをダウンロードした後、iPhoneをMacに接続し、Finderのファイルブラウザ（macOS 10.5以降はiTunesがありません）を開き、左側の「ロケーション」からiPhoneを選択して情報画面を表示します。そこで、「Option」キーを押しながら「iPhoneを復元」をクリックすると、IPSWファイル選択ウィンドウが表示されます。ダウンロードした古いIPSWファイルを選べば、ダウングレードの復元が完了します。
最初は何も考えずに「iPhoneを復元」を押してしまい、最新バージョンを再インストールするだけで時間を無駄にしました…
lookin ツールを使って他人のAPPのUIレイアウトを確認する
まずは楽しい前菜として、ツールを使って脱獄したiPhoneで他人のAPPがどのようにレイアウトされているかを見てみましょう。
表示ツール：一つは老舗のReveal（機能が充実しており、有料で約60ドル／試用可能）、もう一つはテンセントのQMUIチームが作成したlookinという無料オープンソースツールです。ここではlookinを例として使用しますが、Revealもほぼ同様です。
脱獄していないiPhoneでも問題ありません。このツールは主に開発中のプロジェクトで、デバッグ時のレイアウト確認（Xcodeの簡易インスペクターの代わり）に使えます。普段の開発でも活用可能です！
他人のAPPを見るには、脱獄したiPhoneが必要です。
自分のプロジェクトを見る場合…
以下の4つの方法から選択できます： CocoaPods を使ったインストール、 ブレークポイント挿入 （シミュレーターのみ対応）、 Frameworkを手動でプロジェクトに導入、 手動設定。
プロジェクトをビルドして実行すると、Lookin ツールでアプリ画面を選択し → レイアウト構造を確認 できます。
他人のAPPを見たい場合…

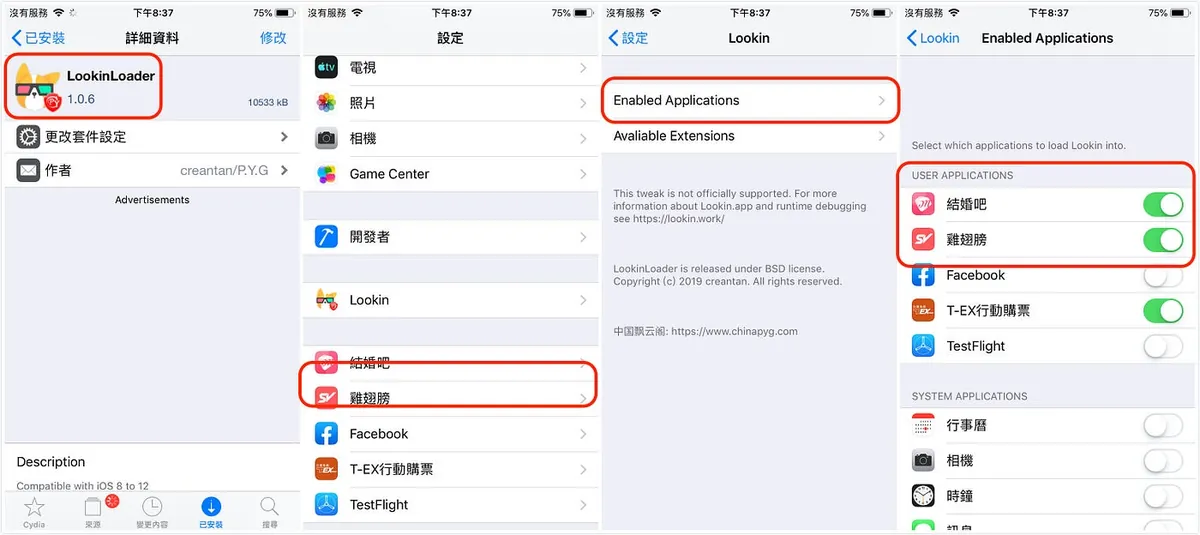

Step 1. 脱獄したiPhoneで「 Cydia 」を開き->「 LookinLoader 」を検索->「 インストール 」-> iPhoneの「 設定 」に戻り->「 Lookin 」->「 Enabled Applications 」-> 確認したいAPPを有効化 。

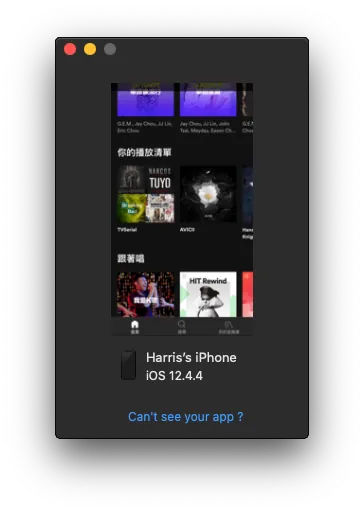

Step 2. USBケーブルで iPhoneをMacに接続 -> 確認したいAPPを起動 -> Macに戻り、 LookinツールでAPP画面を選択 -> すると レイアウト構造を確認可能 。
Lookin レイアウト構造の確認

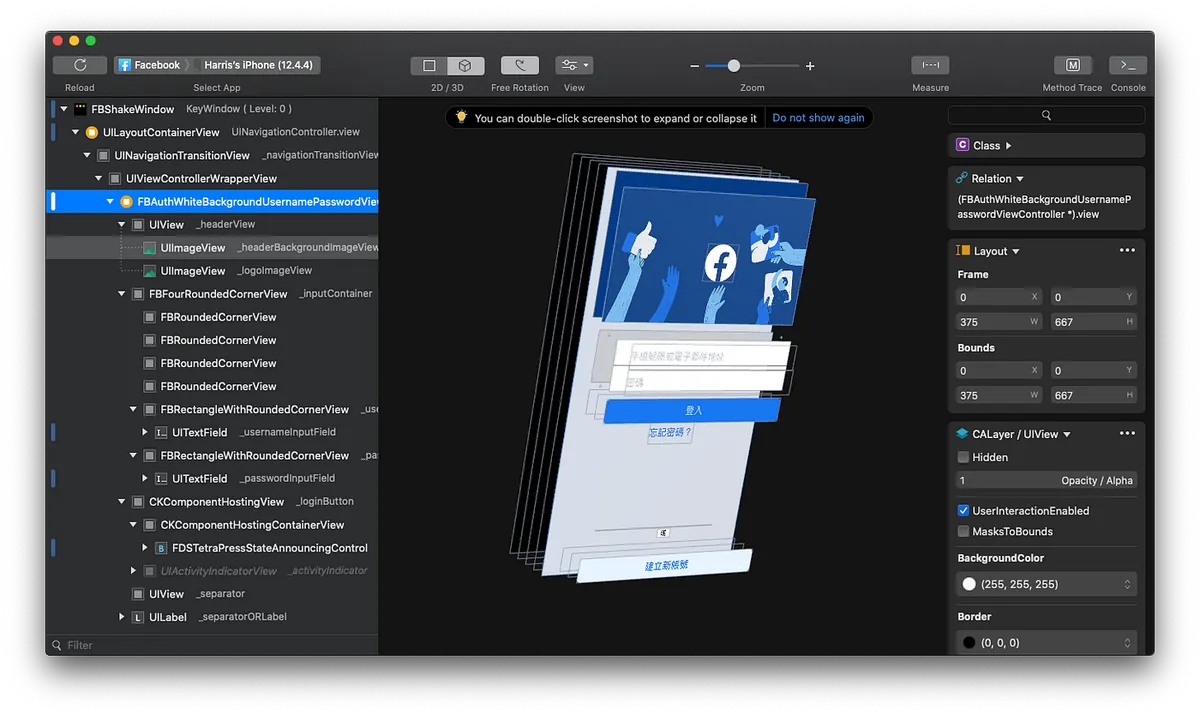

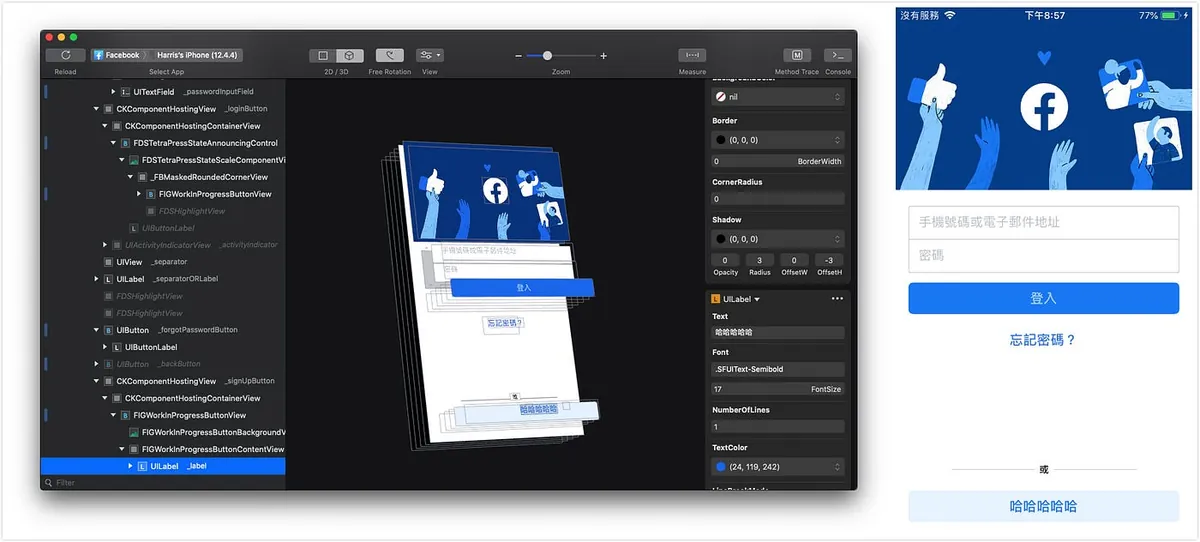

Facebook ログイン画面のレイアウト構造
左側の欄で View Hierarchy を表示し、右側の欄で選択したオブジェクトを動的に編集できます。
元の「新しいアカウントを作成する」が「哈哈哈」に変更されました
オブジェクトの変更はリアルタイムでスマホのAPPに反映されます。上の図のように。
ウェブページの「F12」開発者ツールと同様に、すべての変更はViewにのみ有効で、実際のデータには影響しません。主にデバッグ用ですが、もちろん値を変更したり、スクリーンショットを撮って友達をだますこともできます XD
Reveal ツールを使ってAPPのUIレイアウト構造を確認する
Reveal は有料ですが、個人的には Reveal の方が好きです。構造表示の情報がより詳細で、右側の情報欄はほぼ XCode 開発環境と同じなので、リアルタイムで調整が可能です。また、Constraint Error を表示してくれるため、UI レイアウトの修正に非常に役立ちます！
これら二つのツールは、日常的な自分のAPP開発に非常に役立ちます！
フローの環境と興味深い部分を理解したところで、本題に入りましょう！
*以下はすべて脱獄済みのiPhoneが必要です
APPの.ipaファイル抽出＆アンパック
App StoreからインストールしたすべてのAPPの.ipaファイルにはFairPlay DRMによる保護がかかっており、通称「パッケージ保護」と呼ばれます。逆にこの保護を解除することを「クラッキング」と言います。そのため、単純にApp Storeから.ipaを抽出しても意味がなく、使用もできません。
*もう一つのツール APP Configurator 2 は保護されたファイルのみ抽出可能であり、意味がないため詳述しません。興味のある方はこちらのチュートリアルをご覧ください。
ツールと脱獄済みiPhoneを使って砕殻後の元の .ipa ファイルを抽出する：
ツール部分について、最初は Clutch を使っていましたが、何度試しても FAILED が出ました。プロジェクトのissueを調べると、多くの人が同じ状況で、このツールはiOS 12以降では使えなくなっているようです。 また、もう一つの古いツール dumpdecrypted もありますが、こちらは調査していません。
ここでは frida-ios-dump というPythonツールを使って動的にクラッシュ解除を行います。使い勝手が非常に良いです！
まずはMac上の環境を準備します：
Macには元々Python 2.7が搭載されていますが、このツールはPython 2.X/3.Xに対応しているため、特にPythonを別途インストールする必要はありません。ただし、私はPython 3.Xで操作しています。もしPython 2.Xで問題が発生した場合は、Python 3のインストールと使用を試してみてください。
pip（Pythonのパッケージ管理ツール）をインストールする
pipを使って frida をインストールする：
sudo pip install frida -upgrade -ignore-installed six(python 2.X)
sudo pip3 install frida -upgrade -ignore-installed six(python 3.X)Terminalで
frida-psを入力し、エラーが表示されなければインストールは成功です！AloneMonkey/frida-ios-dump プロジェクトをクローンする
プロジェクトに入り、テキストエディタで dump.py ファイルを開きます
SSH接続設定部分が正しいか確認してください（デフォルトで特に変更不要）
User = ‘root’
Password = ‘alpine’
Host = ‘localhost’
Port = 2222
脱獄済みiPhoneの環境：
Open SSHのインストール：Cydia → 検索 → Open SSH → インストール
Fridaのインストール元：Cydia → ソース → 右上の「編集」 → 左上の「追加」 → https://build.frida.re
Fridaのインストール：Cydia → 検索 → Frida → 携帯のプロセッサバージョンに応じたツールをインストール（例：私はiPhone 6 A11なので、
Frida for pre-A12 devicesをインストール）
環境が整ったら、作業開始：
1.スマホをUSBでパソコンに接続する

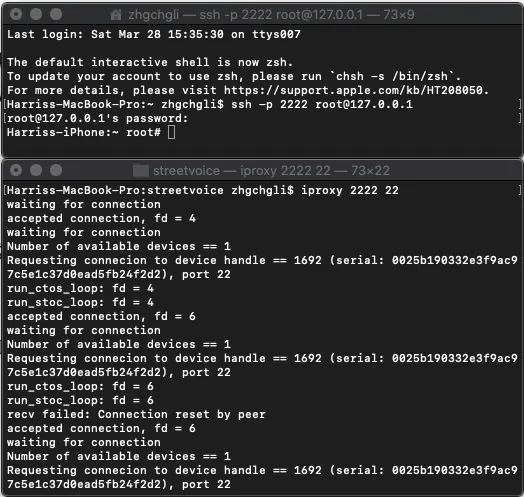

2.Macでターミナルを開き、iproxy 2222 22 を入力してサーバーを起動します。
スマホとパソコンが同じネットワーク環境にあることを確認する（例：同じWiFiに接続）
もう一つターミナルを開き、ssh [email protected] と入力し、SSHパスワード（デフォルトは
alpine）を入力します。
- もう一つターミナルを開き、クローンした /frida-ios-dump ディレクトリにcdして、砕殻コマンドを実行します。

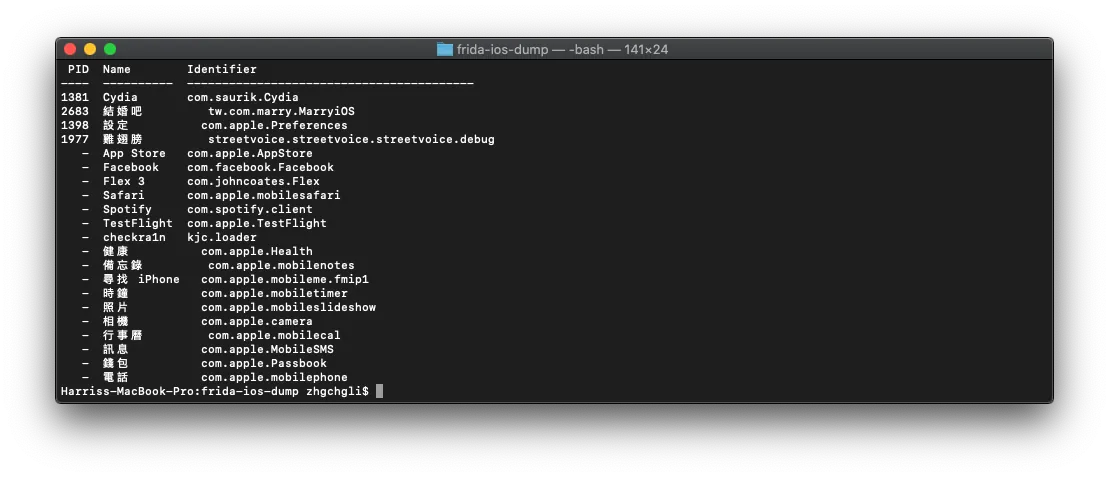

dump.py -l を入力すると、携帯にインストールされているまたは実行中のAPPが一覧表示されます。
- 砕殻してエクスポートするAPPの名前 / バンドルIDを見つけて、入力してください：
dump.py APP名またはBundleID -o 出力先のパス/出力ファイル名.ipa
ここでは必ず 出力結果のパス/ファイル名 を指定してください。デフォルトの出力パスは /opt/dump/frida-ios-dump/ ですが、これを /opt/dump に移動したくないため、権限エラーを避けるために出力パスを指定する必要があります。

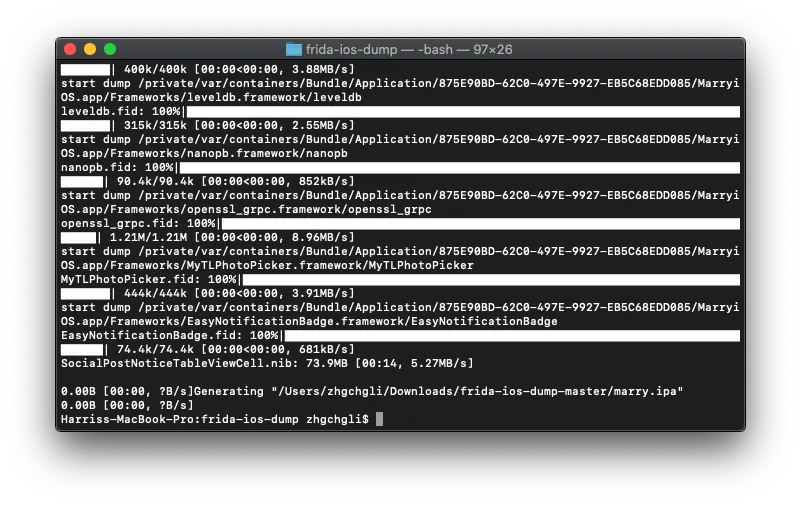

- 出力に成功すると、アンパック済みの .ipa ファイルを取得できます！
携帯電話は脱獄された状態でなければツールを使用できません
接続エラーやreset by peerなどが発生した場合は、USB接続を一度抜いて再接続するか、iproxyを再起動してみてください。
- .ipaファイルの拡張子を直接.zipに変更し、右クリックで解凍する
/Payload/APP名.app が表示されます
元のAPPファイルがあれば私たちは…
1. APPのリソースディレクトリの抽出
APP名前.app を右クリック → 「パッケージの内容を表示」でAPPのリソースフォルダが見えます
2. class-dump で APP の .h ヘッダーファイル情報を出力
class-dump ツールを使って全てのAPP（Frameworkを含む）の.hヘッダーファイル情報をエクスポートする（Objective-C限定、プロジェクトがSwiftの場合は無効）
nygard/class-dump 大きなツールは試みたが失敗し続けた；最終的にはAloneMonkey / MonkeyDev のツールセットで改良されたclass-dumpツールを使って成功した。
直接ここから Download MonkeyDev/bin/class-dump ツール
ターミナルを開いて直接使用してください：
./class-dump -H APPパス/APP名.app -o エクスポート先パス

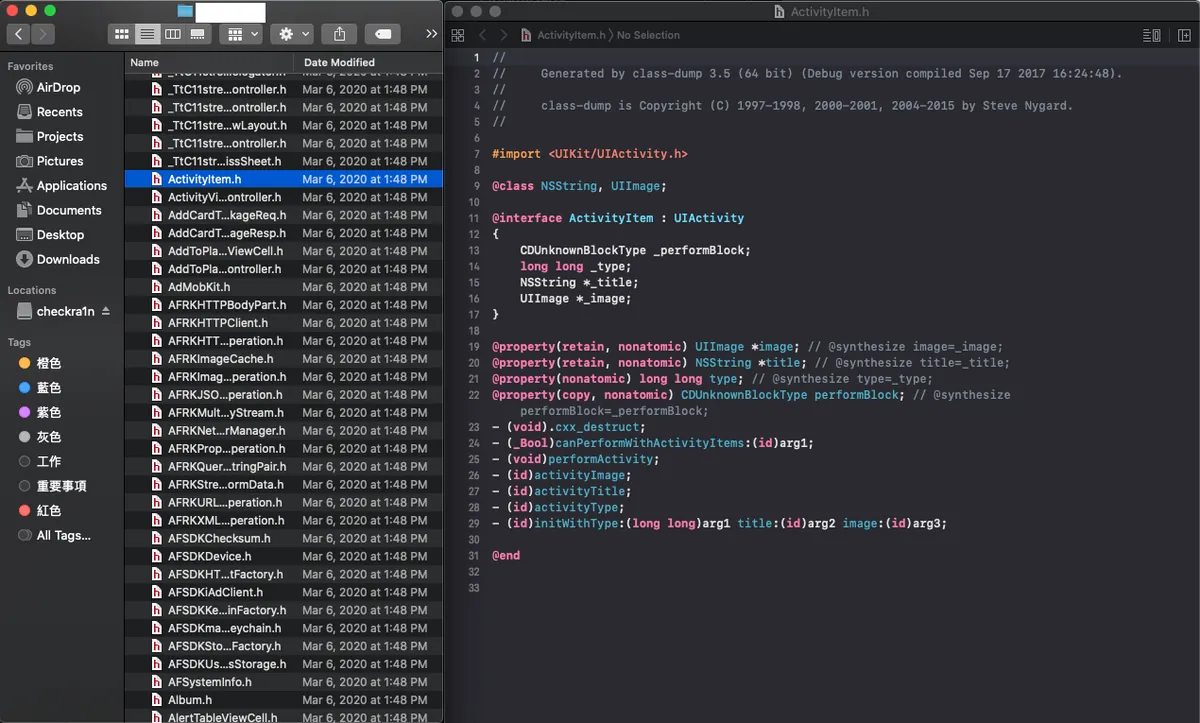

dump に成功すると、アプリ全体の .h 情報を取得できます。
4. 最後で最も難しい — 逆コンパイルの実施
IDA と Hopper の逆アセンブルツールを使って解析できます。どちらも有料ツールですが、Hopper は無料で30分間の試用が可能です。

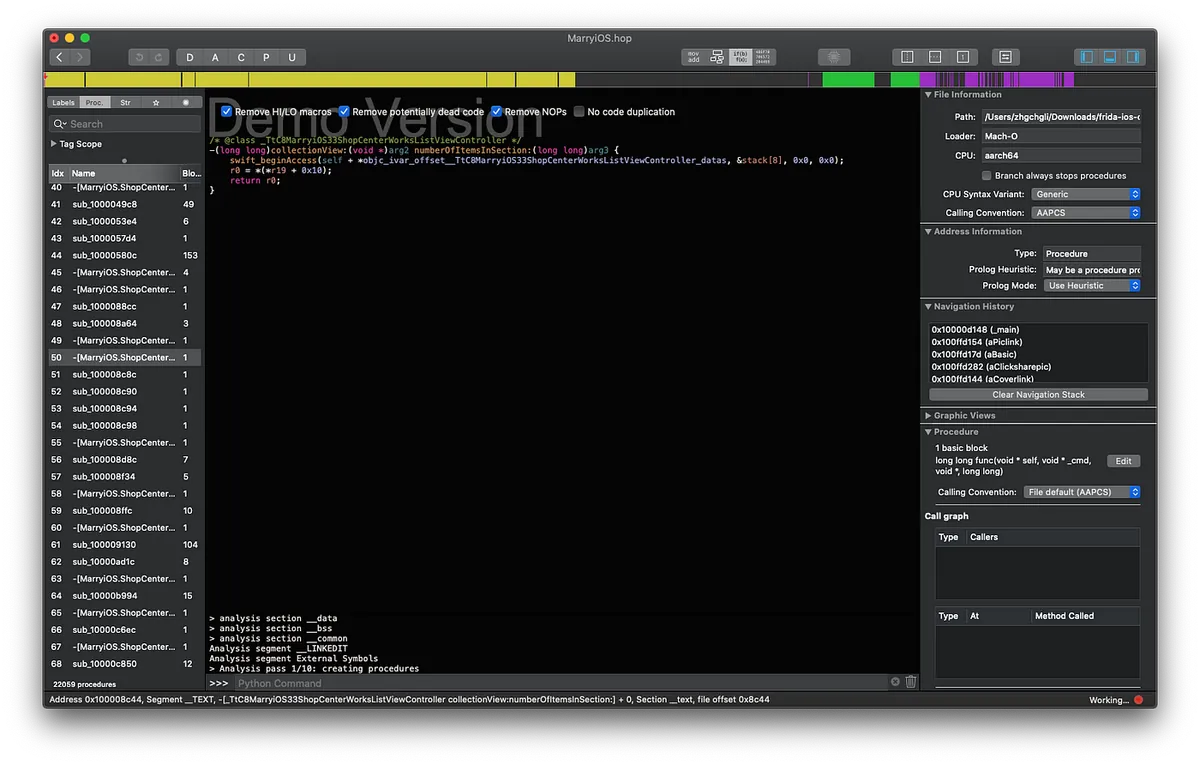

取得したAPP名.appファイルをそのままHopperにドラッグすると、解析を開始できます。
しかし、私はここで止まりました。なぜなら、ここからは機械語の解析やclass-dumpの結果をもとにメソッドを推測するなど、非常に高度なスキルが必要だからです！
リバースエンジニアリングを突破すると、自分で動作を改変し、新しいAPPとして再パッケージ化できます。
画像はワンピースから引用しています
リバースエンジニアリングのその他のツール

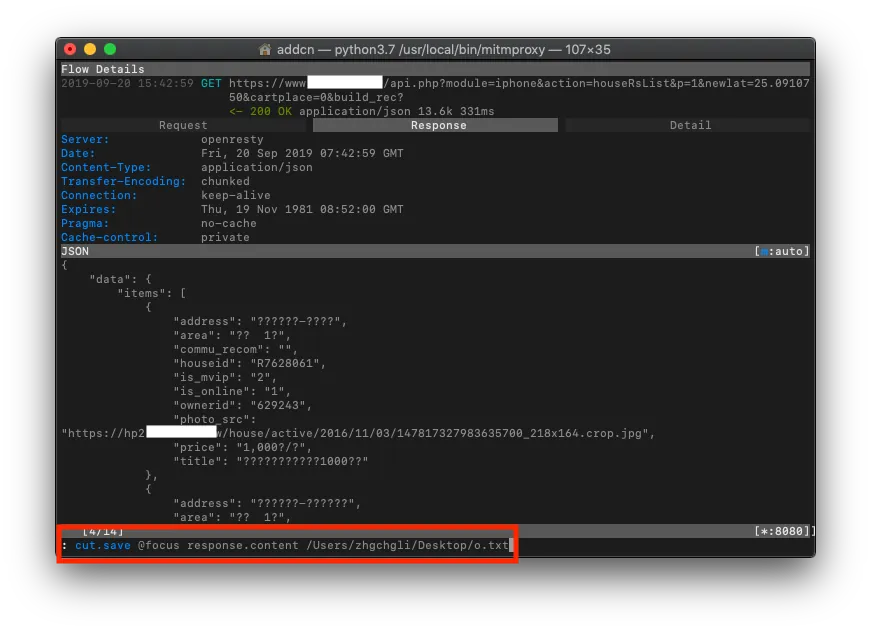

1. MITM Proxy 無料ツールを使ってAPIネットワークリクエスト情報を傍受する
2.Cycript（脱獄iPhoneと併用）動的解析／インジェクションツール：
脱獄したiPhoneで「Cydia」を開き -> 「Cycript」を検索 -> 「インストール」
パソコンでターミナルを開き、Open SSHを使って携帯に接続します。
ssh root@携帯のIP（デフォルトのパスワードはalpine）ターゲットのAPPを開く（APPはフォアグラウンドのまま）
ターミナルで
ps -e \\| grep APP Bundle IDを入力して、実行中のAPPのプロセスIDを検索するcycript -p Process IDを使って、実行中のAPPにツールを注入する
Objective-C/Javascript を使ってデバッグ制御が可能です。
例えば：
1
2

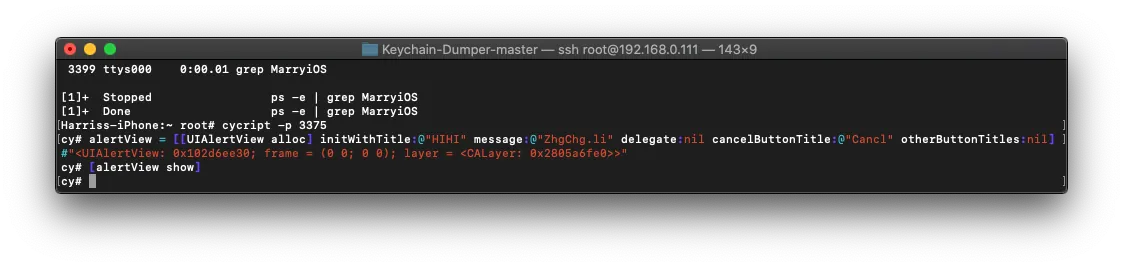

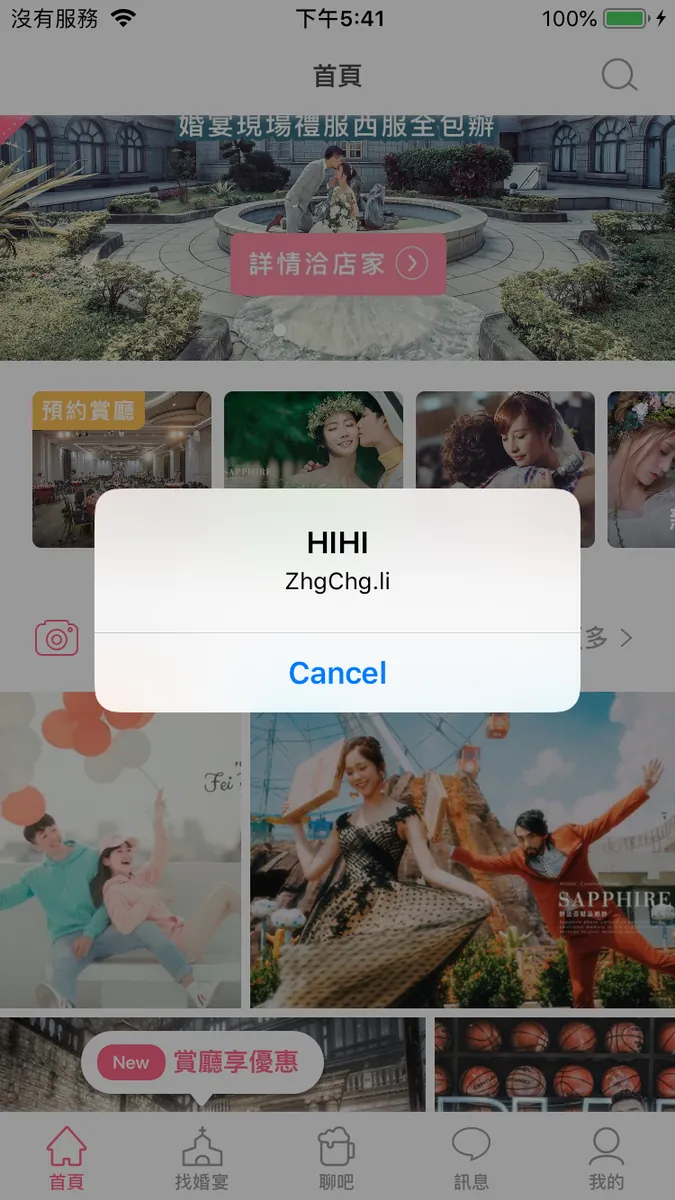

cy# alert = [[UIAlertView alloc] initWithTitle:@"HIHI" message:@"ZhgChg.li" delegate:nil cancelButtonTitle:@"キャンセル" otherButtonTitles:nl]
cy# [alert show]
UIAlertViewControllerを注入する…
chose( ) : ターゲットを取得する
UIApp.keyWindow.recursiveDescription( ) .toString( ) : ビュー階層構造情報を表示する
new Instance(メモリ位置): オブジェクトを取得する
exit(0) : 終了する
詳細な操作はこちらの記事 をご参照ください。
3. Lookin / Reveal UIレイアウト確認ツール
前にも紹介しましたが、改めておすすめします。自分のプロジェクトの日常開発でも非常に便利なので、Revealの購入をおすすめします。
4. MonkeyDev 統合ツール 、動的に注入してAPPを改変し、新しいAPPとして再パッケージ化できます
5. ptoomey3 / Keychain-Dumper 、KeyChainの内容をエクスポート
詳細な操作はこちらの記事をご参照ください。ただし、私は成功しませんでした。プロジェクトのissueを見ると、iOS 12以降では動作しなくなっているようです。
まとめ
この分野は非常に奥が深く、多くの技術知識がなければ習得は難しいです。本記事は逆向きエンジニアリングの「体験」を浅く紹介しただけなので、不足があればご了承ください。学術研究目的のみで使用し、悪用しないでください。 個人的には一連のツールを使ってみて面白く、APPのセキュリティについても少し理解が深まりました！
